Anvendelse af Varistorer i Micro DC-motorer

En varistor er en ikke-lineær spændingsbegrænsende beskyttelseskomponent designet til at absorbere kredsløbsoverspændingsoverspænding og beskytte præcision downstream elektroniske komponenter. Udbredt anvendt i børstede mikromotorer løser det effektivt almindelige motordriftsproblemer såsom kommuteringsspændingsspidser, elektromagnetisk interferens og børsteslid.

Denne artikel introducerer systematisk arbejdsprincippet for varistorer, analyserer deres kernebeskyttelsesfunktioner i mikro motor drift og giver standardiserede og praktiske retningslinjer for valg af komponenter. Det fungerer som en professionel teknisk reference for hardwareingeniører, designudviklere og indkøbspersonale.

Driftsprincip for Varistorer

En spændingsafhængig modstand (varistor) er meget følsom over for spændingsændringer. Dens modstand forbliver på megaohm-niveauet under normale lavspændingsdriftsforhold og falder skarpt til milliohm-niveauet øjeblikkeligt, når der opstår overspændingsstigninger, hvilket danner en lavimpedansbane til hurtigt at aflade overspændingsstrøm og realisere spændingsfastspændingsbeskyttelse.

1.1 Tre karakteristiske driftszoner

Arbejdstilstanden for en varistor kan opdeles i tre forskellige områder i henhold til den påførte spænding:

1) Lækageregion

Når den påførte spænding er inden for kredsløbets normale arbejdsområde, udviser varistoren ekstrem høj modstand med kun en lille lækstrøm, der passerer igennem. Det påvirker ikke den normale drift af kredsløbet og forbliver i en langsigtet standbybeskyttelsestilstand.

2) Ikke-lineær fastspændingsområde

Når transiente overspændinger eller spændingsspidser vises i kredsløbet, går varistoren ind i det ikke-lineære arbejdsområde. Strømmen stiger kraftigt, mens terminalspændingen er stabilt fastspændt inden for et sikkert snævert område. Dette er det centrale arbejdsområde for varistoren til at absorbere overspændinger og undertrykke spidser, og den udfører det vigtigste beskyttelsesarbejde i mikromotorkredsløb.

3) Mætningsregion

Hvis overspændingen fortsætter med at stige ud over lejeområdet, går varistoren ind i mætningsområdet og opfører sig som en lineær komponent med lav modstand, hvilket resulterer i en kraftig stigning i sløjfestrømmen. Langvarig drift i dette område vil forårsage overophedning af komponenter, udbrændthed og endda keramiske revner. Derfor er mætningsområdedrift strengt forbudt i praktiske applikationer.

1.2 Materialeledningsmekanisme

Almindelige metaloxidvaristorer er sintrede polykrystallinske halvlederkeramik, hovedsageligt lavet af zinkoxid (ZnO) med en lille mængde hjælpemetaloxidadditiver såsom bismuthoxid og cobaltoxid.

Hvert zinkoxidkorn er pakket ind af et højmodstandsdygtigt korngrænselag. Under nominel arbejdsspænding blokerer korngrænsen strømledning for at sikre normal kredsløbsdrift. Når spændingen overstiger tærskelværdien, opstår Zener-nedbrydning og tunneleffekter ved korngrænsen, komponentmodstanden falder brat, og en højhastighedsafladningskanal dannes for at frigive bølgeenergi øjeblikkeligt.

Varistorers kernefunktioner i mikromotorer

De fleste almindelige mikromotorer er børstede DC-motorer. Under drift skifter kulbørster og kommutatorer kontinuerligt den aktuelle retning af ankerviklinger. Da ankerviklingen har induktive egenskaber, vil den lagre magnetisk energi, når den aktiveres. Den øjeblikkelige omskiftning af strøm under kommutering frigiver massiv magnetisk energi, der danner transiente højspændingsspidser, nemlig tilbage elektromotorisk kraft (Back EMF).

Uden effektiv beskyttelse vil kommutationsspidser forårsage tre store problemer:

1) Accelereret motorslid

Højspændingsspidser producerer kommuteringsgnister, der forårsager højtemperaturerosion på kommutatorsegmenter og kulbørster, hvilket forværrer mekanisk slid og forkorter mikromotorers samlede levetid betydeligt.

2) Alvorlig elektromagnetisk interferens

Kommutationsgnister udstråler kontinuerlig elektromagnetisk støj, der forstyrrer den normale drift af omgivende præcisionsenheder såsom sensorer, Bluetooth-moduler og kontrolchips, hvilket fører til produktsvigt i EMC-overensstemmelse.

3) Beskadigelse af kredsløbskomponent

Ikke-undertrykte overspændingsspidser vil blive overført til kontrol-PCB'en, hvilket let nedbryder drev-IC'er, kondensatorer og andre præcisionskomponenter, hvilket øger produktfejlfrekvensen og eftersalgsomkostninger.

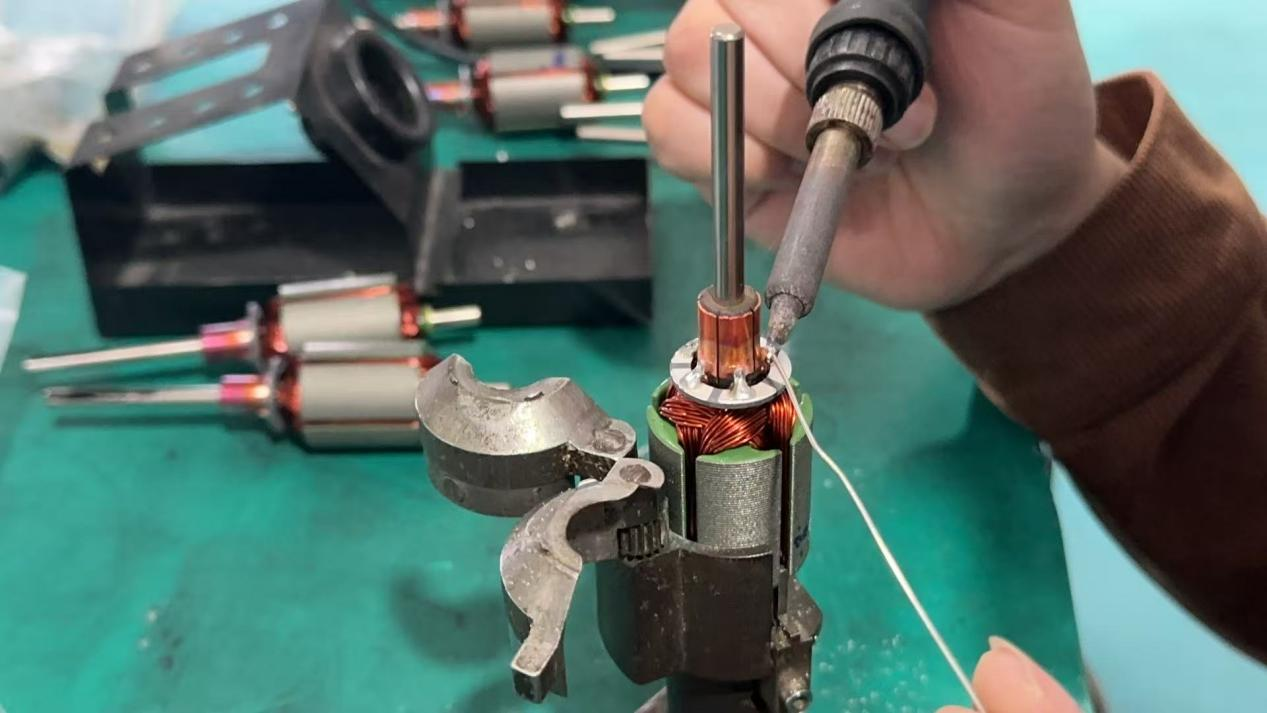

Ved at forbinde en varistor parallelt ved mikromotorens terminaler, vil komponenten øjeblikkeligt komme ind i det ikke-lineære spændeområde, når kommuteringsspændingsspidserne opstår. Det giver en lavimpedans overspændingsudladningsvej for at klemme overspændingen inden for et sikkert område og realisere tre kernebeskyttelseseffekter:

1. Undertrykker effektivt kommuteringsgnister og reducerer slid på kommutatorer og kulbørster;
2. Reducer elektromagnetisk strålingsinterferens markant for at opfylde industrielle EMI-certificeringsstandarder;
3. Absorber transient overspændingsenergi for at beskytte backend-kredsløbets præcisionskomponenter.

Professionel Varistor-valgvejledning til mikromotorer

Udvalget af mikromotordedikerede varistorer fokuserer på to kerneparametre: varistorspænding (V₁mA) og overspændingsstrømkapacitet.

Nøgleparameter 1: Varistorspænding (V₁mA)

Varistorspænding (V₁mA), også kendt som tærskelgennembrudsspænding, refererer til spændingen over komponenten, når en 1mA jævnstrøm passerer gennem varistoren. Det er den mest kritiske parameter, der påvirker beskyttelsesnøjagtighed og levetid.

DC Micro Motor Selection Formel

V₁mA = (1,8 ~ 2,2) × Motor Nominel DC-forsyningsspænding (Vp)

To grundlæggende udvælgelsesbegrænsninger

1. Varistorspændingen skal være højere end den maksimale kontinuerlige arbejdsspænding for systemet for at undgå falsk udløsning og unormal opvarmning;
2. Varistorspændingen skal være lavere end den maksimale modstandsspænding for beskyttede komponenter for at sikre effektiv fastspænding, før kredsløbsskade opstår.

Eksempel på praktisk anvendelse

For en 12V klassificeret DC mikromotor:

Minimum valgværdi: 12V × 1,8 = 21,6V

Maksimal valgværdi: 12V × 2,2 = 26,4V

Anbefalede mainstream-specifikationer: 24V / 26V varistorer.

Nøgleparameter 2: Overspændingsstrømkapacitet

Overspændingsstrømkapacitet refererer til den maksimale spidspulsstrøm, som en varistor kan modstå under standardtestbetingelser (25 ℃ omgivelsestemperatur, specificeret bølgeform og stødtider), med varistorspændingsændringen kontrolleret inden for ±10 %.

Udvælgelsesprincipper

1. En højere overspændingsstrøm giver stærkere anti-interferensevne og mere stabil beskyttelsesydelse;
2. Den faktiske overspændingsstrøm genereret af motoren skal være lavere end komponentens nominelle maksimale overspændingsstrøm for at sikre langsigtet pålidelig drift;
3. For scenarier, hvor stødstrøm ikke kan beregnes nøjagtigt, skal du vælge specifikationer baseret på motoreffekt, start-stop-frekvens og faktiske belastningsforhold.

Konklusion

Som en lavpris, høj pålidelighed og højeffektiv spændingsbeskyttelseskomponent spiller varistorer en uerstattelig rolle i børstede mikromotorsystemer. Ved at absorbere tilbage-EMF genereret under motorkommutering undertrykker de effektivt gnistslid, reducerer elektromagnetisk interferens, beskytter præcisionskredsløbskomponenter og forbedrer den overordnede stabilitet og levetid for mikromotorudstyr markant.

Rimelig parametervalg er nøglen til at give fuld afspilning til varistorbeskyttelsesydelsen. Hvis du har krav til jævnstrømsmotorer, bedes du kontakte os for at få tilpasset løsningssupport.
