57JX5795BL Børsteløs planetgearmotor

1. Børsteløs gearmotor til forlænget kontinuerlig drift
Motoren kombinerer en børsteløs jævnstrømsmotor med en planetgearkasse for at give stabil kraft til lange driftscyklusser. Dens børsteløse kommuteringsdesign undgår mekanisk børstekontakt, hvilket gør den velegnet til udstyr, der kræver ensartet rotation, reduceret børsterelateret slid og pålidelig langtidsdreven ydeevne.

2. 20N.m højt drejningsmoment fra en kompakt planetgearkasse
Med et udgangsmoment på op til 20.0N.m konverterer motoren højhastighedsmotorinput til stærk brugbar udgangskraft. Den er velegnet til løftemekanismer, elektriske aktuatorer, transportører, ventildrev, portsystemer og andet automatiseringsudstyr, der kræver højt drejningsmoment ved kontrolleret hastighed.

3. Fleksibelt outputvalg fra 3,7:1 til 3736:1
Gearkassen tilbyder reduktionsforhold fra 3,7:1 til 3736:1 med 1 til 5 geartrin. Udgangshastigheden spænder fra ca. 1621,6 omdr./min. til 1,6 omdr./min., hvilket gør det muligt for én motorserie at dække hurtig transmission, kontrolleret bevægelse og tunge belastningsapplikationer med ultralav hastighed.

4. Hall-feedback og ekstern driver til responsiv BLDC-kontrol
Motoren bruger trefasede BLDC-ledninger med MA-, MB- og MC-faseforbindelser, Hall-signaler og en 24V VCC-indgang og kræver en ekstern motordriver. Denne konfiguration understøtter elektronisk kommutering, hastighedsregulering, rotationsretningskontrol og bevægelseskoordination på systemniveau i automatiseret maskineri.

5. Low-backlash transmission med bremse tilgængelighed
Det specificerede gearkassespil er ≤2°, hvilket hjælper med at reducere uønsket bevægelse under bakning og gentagen positionering. En bremsekonfiguration er tilgængelig til applikationer, der kræver kontrolleret stop eller hold. Gearkassen bruger også 40Cr stålgear, kuglelejestøtte og et hus af zinklegering, med akseltrykkraft op til ≤30kgf.

KONTAKT OS 57JX5795BL Børsteløs planetgearmotor
  • 57JX5795BL Børsteløs planetgearmotor
  • 57JX5795BL Børsteløs planetgearmotor
  • 57JX5795BL Børsteløs planetgearmotor

Specifikationer

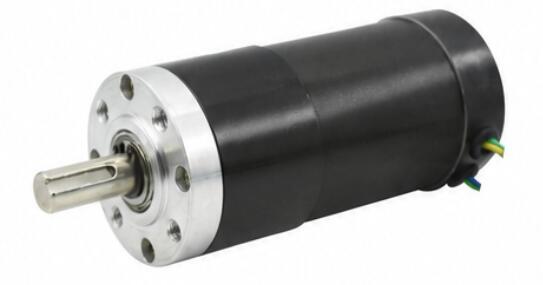

57JX5795BL-3 Husmateriale Zink legering BLDC ledningsforbindelser
Model TJX57R5795BL Gul MA
Leje Kugleleje Grøn MB
Gearmodul 0,8 mio Blå MC
Kommutator Børsteløs Sort GND
Gear materiale 40Cr stål Gul HA
Max trykkraft på aksel ≤30 kgf Grøn HB
Ryg vippe ≤2° Blå HC
Bremse tilgængelig Ja Rød VCC
Gear konstruktion Planetarisk gear Kræv motordriver

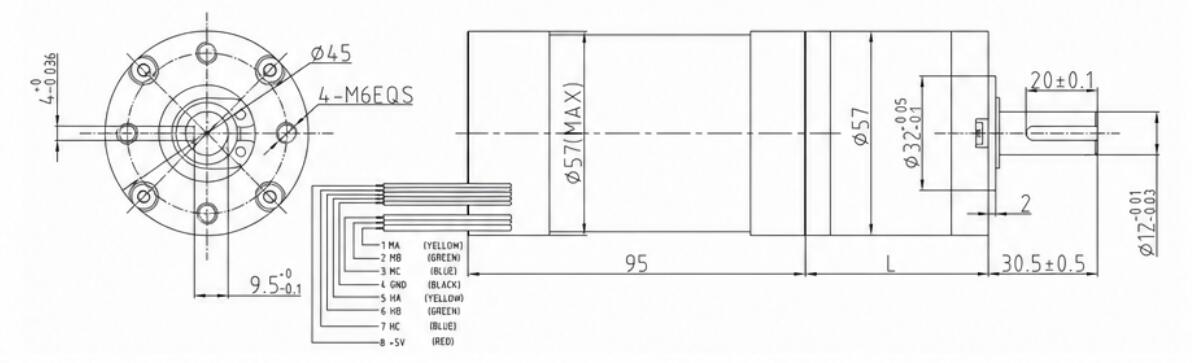

Dimensioner (mm)
57JX5795BL-4

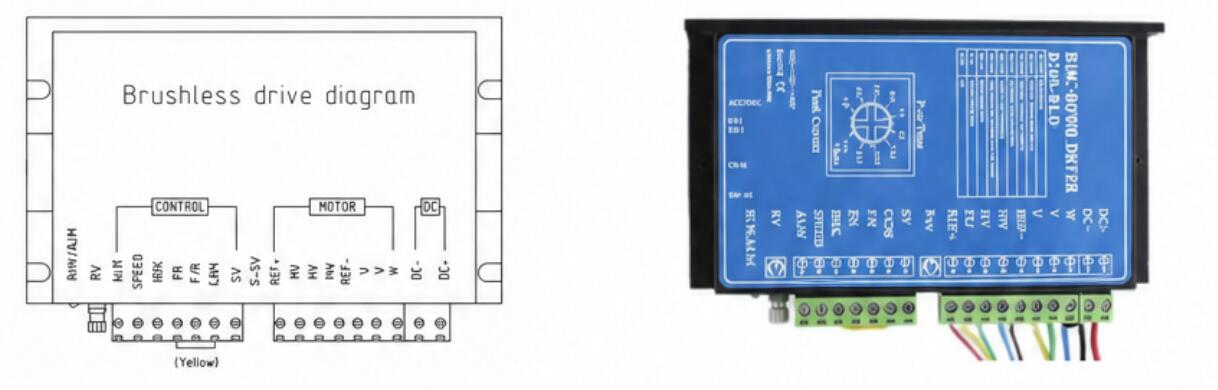

Motor driver
57JX5795BL-5


Tekniske data

DC MOTOR HASTIGHED Forhold Gear stadier Gearkasse størrelse Modelnummer Spænding Ingen belastning På belastning
Driftsområde Nominel spænding Nuværende Hastighed Nuværende Moment Hastighed
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Konvertering af momentenhed: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du har brug for andre parametre, kontakt venligst kundeservice.
