Børsteløs DC (BLDC) motor - struktur og funktion

Børsteløse DC (BLDC) motorer er blevet mere og mere populære på grund af deres effektivitet, pålidelighed og lange levetid. I modsætning til traditionelle børstede motorer bruger de et elektronisk kontrolsystem til at skifte strøm mellem viklingerne, hvilket eliminerer behovet for børster og en mekanisk kommutator. Dette design forbedrer effektiviteten, reducerer slid og muliggør mere præcis kontrol. Som følge heraf er BLDC-motorer meget brugt i applikationer lige fra industrielt udstyr til forbrugerelektronik.

Grundlæggende struktur af BLDCMotors

Stator:

Statoren er den stationære del af en børsteløs jævnstrømsmotor og er ansvarlig for at skabe det magnetiske felt, der driver rotoren. Den består af flere kobberviklinger monteret omkring en lamineret stålkerne. Disse viklinger er forbundet til en elektronisk hastighedskontrol (ESC), som leverer strøm til hver fase i en bestemt rækkefølge.

Da controlleren skifter strøm mellem viklingerne, skifter magnetfeltet inde i motoren konstant position, hvilket skaber det, der er kendt som et roterende magnetfelt. De permanente magneter på rotoren følger naturligvis dette bevægelige felt og producerer drejningsmoment og får motoren til at rotere.

Statorens design har en direkte indflydelse på motorens ydeevne. Faktorer som viklingskonfiguration, spaltedesign og antallet af poler kan påvirke effektivitet, drejningsmoment, driftstemperatur og støjniveauer. Af denne grund betragtes statoren ofte som en af ​​de mest kritiske komponenter i en BLDC-motor.

Rotor:

Rotoren på en børsteløs jævnstrømsmotor består af permanente magneter, der skaber et magnetfelt. Under drift interagerer dette magnetfelt med det roterende magnetfelt, der genereres af statoren, og producerer det drejningsmoment, der driver motoren.

I modsætning til statoren kræver rotoren ikke viklinger eller en direkte elektrisk forbindelse. Denne enklere struktur eliminerer behovet for børster og kommutatorer, hvilket reducerer mekanisk slid og forbedrer pålideligheden.

Rotoren er designet med et specifikt antal magnetiske poler, typisk fra 2 til 8 afhængigt af applikationen. Poltal spiller en vigtig rolle i motorisk præstation. Motorer med flere poler leverer generelt højere drejningsmoment og mere jævn drift ved lavere hastigheder, mens motorer med færre poler er bedre egnet til højhastighedsapplikationer. At vælge det rigtige polantal er derfor en vigtig del af motordesignet, da det direkte påvirker balancen mellem drejningsmoment, hastighed og overordnet effektivitet.

permanente magneter:

Permanente magneter genererer det magnetiske felt, der interagerer med statoren for at producere rotation. De fleste BLDC-motorer bruger neodymjernbor (NdFeB)-magneter, fordi de giver et stærkt magnetfelt, mens de forbliver kompakte og lette. I applikationer, der involverer høje temperaturer eller barske driftsmiljøer, kan samarium cobalt (SmCo) magneter bruges på grund af deres overlegne termiske stabilitet og korrosionsbestandighed. Magneterne er sikkert monteret på rotoren for at sikre stabil drift ved høje hastigheder.

Magnetdesign spiller en stor rolle i at bestemme motorisk ydeevne. Faktorer som polantal, magnetplacering og magnetisk styrke påvirker alle drejningsmomentoutput, hastighedskapacitet og overordnet effektivitet. Ved at optimere disse parametre kan motordesignere skræddersy en BLDC-motor til at opfylde de specifikke krav til forskellige applikationer, uanset om prioriteringen er højt drejningsmoment, høj hastighed eller maksimal energieffektivitet.

Typer af BLDC-motorer

Indre-rotor BLDC-motorer

I en børsteløs jævnstrømsmotor med indre rotor er permanentmagnetrotoren placeret i midten af motoren og roterer inde i de stationære statorviklinger. Dette er den mere udbredte konfiguration på tværs af industrielle og kommercielle applikationer. Fordi rotoren kun optager kernen af ​​motorens tværsnit, er dens diameter og masse relativt lille, hvilket resulterer i lav rotationsinerti. Lav inerti betyder, at motoren kan accelerere og decelerere hurtigt, hvilket er vigtigt i servodrev, robotforbindelser og præcisionspositioneringssystemer, hvor dynamisk respons er et kritisk designkrav.

Den kompakte rotor gør det også muligt for indvendige rotormotorer at opnå høje rotationshastigheder. Kombineret med et cylindrisk hus, der integreres naturligt i standard maskinkonstruktioner, er det indre rotordesign velegnet til elværktøj, pumper, kompressorer, køleventilatorer og industrielle drivapplikationer, hvor en højhastigheds, kompakt motor med hurtig dynamisk respons er påkrævet. Varme genereret i statorviklingerne kan ledes direkte gennem motorhuset til den omgivende struktur, hvilket forenkler termisk styring ved kontinuerlig drift.

Ydre-rotor BLDC-motorer

I en børsteløs jævnstrømsmotor med ydre rotor danner rotoren en cylindrisk skal eller kop, der omgiver statoren og roterer omkring den. De permanente magneter er monteret på den indvendige overflade af denne ydre rotorskall, vendt indad mod statorviklingerne i motorens centrum. Dette omvendte arrangement placerer det magnetiske luftgab med en større radius, hvilket øger den effektive drejningsmomentarm og tillader, at flere magnetiske poler kan rummes rundt om rotoromkredsen.

Resultatet er en motor, der genererer væsentligt højere drejningsmoment ved lavere omdrejningshastigheder sammenlignet med et indre rotordesign af tilsvarende størrelse og effekt. Ydre-rotormotorer er derfor det foretrukne valg til direkte-drev-applikationer, hvor hastighedsreduktionsgear er uønsket - især drone- og UAV-fremdrift, direkte-drevne loft- og aksialventilatorer, elektriske cykelnavmotorer og drejeskive- eller tallerkendrev i præcisionsinstrumenter. Afvejningen er en større ydre diameter og højere rotationsinerti, hvilket begrænser dynamisk respons i forhold til indre rotordesign. Termisk styring kræver også mere omhyggelig overvejelse, da den roterende ydre skal begrænser luftstrømmen omkring statoren.

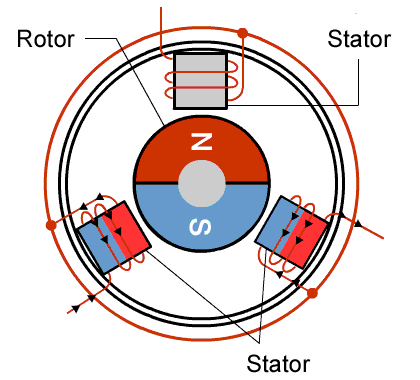

Hvordan roterer en BLDC-motor?

Driften af ​​en børsteløs jævnstrømsmotor er baseret på samspillet mellem det magnetiske felt, der genereres af statoren, og de permanente magneter, der er monteret på rotoren.

Når der tilføres strøm til en statorvikling, skaber det et magnetfelt, der tiltrækker og frastøder rotormagneterne. Denne magnetiske kraft genererer drejningsmoment og får rotoren til at bevæge sig. Men hvis den samme vikling forblev aktiveret kontinuerligt, ville rotoren simpelthen flugte med magnetfeltet og stoppe med at rotere.

For at holde motoren kørende skal magnetfeltet inde i statoren konstant skifte position. Dette opnås gennem en proces kendt som elektronisk kommutering. I stedet for at bruge børster og en mekanisk kommutator som en traditionel jævnstrømsmotor, er en BLDC-motor afhængig af en elektronisk controller til at skifte strøm mellem forskellige statorviklinger med præcist timede intervaller.

Regulatoren bestemmer rotorens position ved hjælp af Hall-effekt sensorer eller sensorløs tilbage-EMF-detektion. Baseret på denne information aktiverer den den passende viklingssekvens, hvilket skaber et roterende magnetfelt, der kontinuerligt trækker rotoren fremad.

Controlleren er hovedsageligt sammensat af tre kernedele: positionsfeedback-enheder (såsom Hall-sensorer eller tilbage-EMF-detektionskredsløb), en mikrocontroller eller digital signalprocessor, der kører intelligente kontrolalgoritmer, og forsyner elektroniske komponenter som transistorer og MOSFET'er til at skifte strømveje. Disse moduler samarbejder om at realisere elektronisk kommutering og styre energitilførslen af ​​hver motorfase. Styringen identificerer først rotorpositionen via positionsfeedback-enheder. Baseret på disse positionsdata aktiverer den viklinger i den korrekte rækkefølge for at danne et roterende magnetfelt, der kontinuerligt trækker rotoren fremad, og opretholder et stabilt roterende magnetfelt for jævn drift, effektiv drejningsmomentudgang og præcis hastighedskontrol.

Fordele ved BLDC-motorer

Høj effektivitet

BLDC-motorer er yderst effektive, fordi de eliminerer børstefriktion og kommutatortab. Kombineret med højtydende permanente magneter omdanner de mere elektrisk energi til nyttigt mekanisk output, mens de genererer mindre varme.

Lang levetid

Uden børster eller kommutatorer er der færre slidkomponenter inde i en BLDC-motor. Dette reducerer vedligeholdelseskravene betydeligt og hjælper med at forlænge levetiden.

Høj effekttæthed

BLDC-motorer kan levere højt drejningsmoment og kraft fra en kompakt pakke. Deres lette rotordesign forbedrer også dynamisk respons og accelerationsydelse.

Lav elektrisk støj

Da der ikke er nogen børste-til-kommutator-kontakt, producerer BLDC-motorer langt mindre elektrisk støj og elektromagnetisk interferens (EMI) end traditionelle børstede motorer.

Præcis kontrol

Når de er parret med en elektronisk controller, giver BLDC-motorer nøjagtig hastigheds- og momentkontrol over et bredt driftsområde, hvilket gør dem ideelle til automatisering og præcisionsapplikationer.

Ideelle applikationer til BLDC-motorer

BLDC-motorer er meget udbredt i industrier, hvor effektivitet, pålidelighed og præcis kontrol er afgørende. Typiske anvendelser omfatter industrielle automationssystemer, robotteknologi, CNC-udstyr, elværktøj, medicinsk udstyr og elektriske køretøjer. Deres evne til at levere højt drejningsmoment, hurtig respons og lange levetid gør dem velegnede til krævende driftsmiljøer.

Hongyang Motor leverer tilpassede motorløsninger til en lang række industrielle og kommercielle applikationer. Vores ingeniørteam arbejder tæt sammen med kunderne for at hjælpe med at vælge den bedst egnede motorteknologi baseret på ydeevnekrav, driftsbetingelser og omkostningsmål. Derudover udvikler vi aktivt en række børsteløse DC-motorløsninger for at imødekomme den voksende efterspørgsel efter højere effektivitet, længere levetid og avanceret bevægelseskontrolydelse på tværs af forskellige industrier..
