22JX180 Børstet planetgearmotor

1. Kompakt kraft til design med begrænset plads
Har du brug for mere strøm uden at forstørre dit udstyr? Denne mini planetgearmotor leverer et effektivt gearet output i en kompakt 22 mm gearkasse, hvilket gør den ideel til robotter, smarte enheder, låse og små automationssystemer.

2. Nem hastigheds- og momenttilpasning
Én motorplatform, flere drivløsninger. Vælg mellem en lang række reduktionsforhold for at matche din nødvendige hastighed og drejningsmoment uden at redesigne hele det mekaniske system.

3. Bygget til kontrolleret og præcis bevægelse
Planetgearstrukturen og design med lavt slørslag hjælper med at levere jævnere, mere forudsigelige bevægelser til robotled, feedere, aktuatorer, instrumenter og andre bevægelseskontrolapplikationer.

4. Klar til feedback-kontrollerede systemer
Til applikationer, der kræver hastigheds- eller positionsfeedback, kan en valgfri A/B to-kanals encoder hjælpe med at forbedre motorstyring og systemintegration.

5. Brugerdefinerede motorløsninger fra prototype til produktion
Tilgængelig til OEM- og ODM-projekter med fleksible gearforhold, akselkonfigurationer og encodermuligheder. Velegnet til prototypetest, udvikling af små batch og volumenproduktion.

KONTAKT OS 22JX180 Børstet planetgearmotor
  • 22JX180 Børstet planetgearmotor
  • 22JX180 Børstet planetgearmotor
  • 22JX180 Børstet planetgearmotor
  • 22JX180 Børstet planetgearmotor

Specifikationer

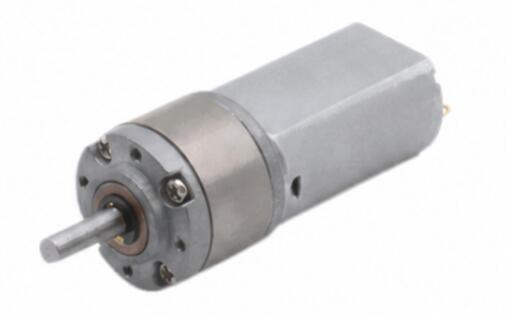

22JX180-5 Husmateriale Zink legering Encoder valgfri

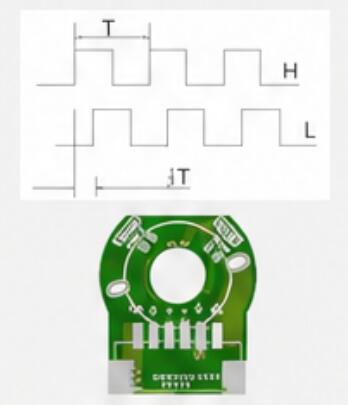

Model TJX22RC 22JX180-6
A-B 2 kanaler
180 Encoder-5V 12PPR

Leje Olie leje
Gearmodul 0,3 mio
Kommutator Børstet
Gear materiale Sintret stål
Max trykkraft på aksel ≤5 kgf
Ryg vippe ≤2°
Bremse tilgængelig Nej
Gear konstruktion Planetudstyr

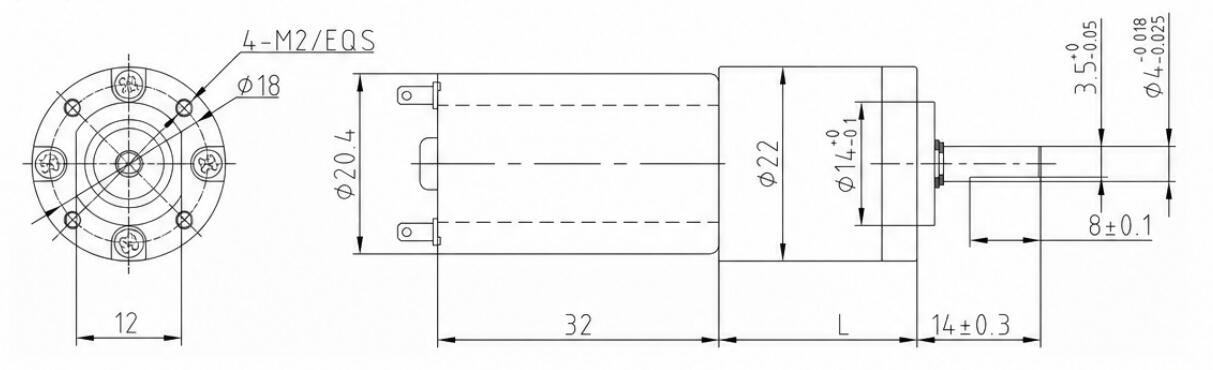

Dimensioner (mm)
22JX180-7

Tekniske data

DC MOTOR HASTIGHED Forhold Gear stadier Gearkasse størrelse Modelnummer Spænding Ingen belastning På belastning
Driftsområde Nominel spænding Nuværende Hastighed Nuværende Moment Hastighed
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Konvertering af momentenhed: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du har brug for andre parametre, kontakt venligst kundeservice.
