24JX370 Børstet planetgearmotor

1. Flere gearforhold for fleksibel hastighed og drejningsmomentvalg
Fås med 1-5 trins planetgearkasser og reduktionsforhold fra 3,7:1 til 3736:1, hvilket giver kunderne mulighed for at vælge den korrekte udgangshastighed og drejningsmoment til forskellige drivsystemer.

2. Kompakt 24 mm planetgearkasse
Gearkassen med en diameter på 24 mm giver en kompakt drivløsning til pladsbegrænset udstyr, herunder robotmekanismer, smarte låse, salgsautomater, medicinsk udstyr og små automationssystemer.

3. Stabil og holdbar geartransmission
Bygget med en planetgearstruktur, tandhjul i sintret stål, kuglelejestøtte og 0,4M gearmodul for at give stabil kraftoverførsel til kompakte mekaniske applikationer.

4. Bredt 3–18V DC-driftsområde
Designet til 3–18V DC-drift med en nominel spænding på 12V. Afhængigt af det valgte gearforhold varierer udgangshastigheden fra 1,4 til 1405,4 RPM, og udgangsmomentet når op til 2,00 N·m.

5. Lavt slør og OEM/ODM-understøttelse
Sløret er ≤2°, hvilket hjælper med at forbedre positioneringsydelsen i præcisionsorienterede drivsystemer. OEM/ODM-tilpasning, muligheder for udgangsaksel og prøveordrer er tilgængelige til projektudvikling.

KONTAKT OS 24JX370 Børstet planetgearmotor
  • 24JX370 Børstet planetgearmotor
  • 24JX370 Børstet planetgearmotor
  • 24JX370 Børstet planetgearmotor

Specifikationer

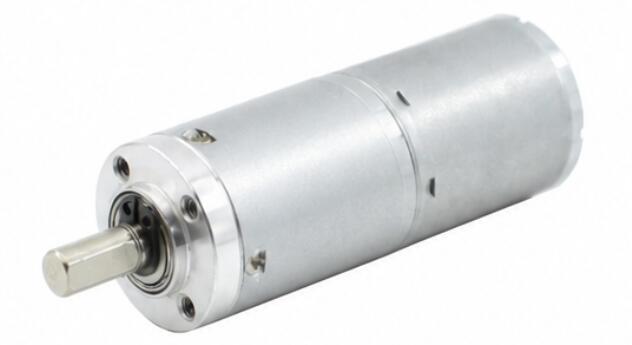

24JX370-3 Husmateriale Zink legering Encoder valgfri
Model TJX24RA Kan ikke være med encoder
Leje Kugleleje
Gearmodul 0,4 mio
Kommutator Børstet
Gear materiale Sintret stål
Max trykkraft på aksel ≤7 kgf
Ryg vippe ≤2°
Bremse tilgængelig Nej
Gear konstruktion Planetudstyr

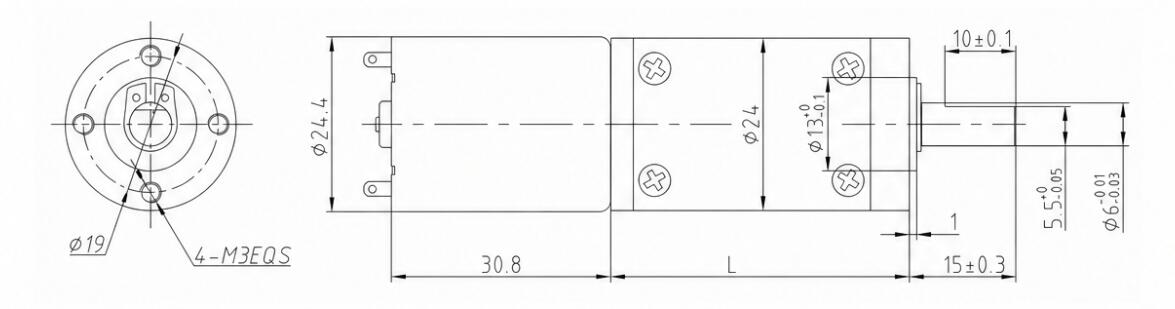

Dimensioner (mm)
24JX370-4

Tekniske data

DC MOTOR HASTIGHED Forhold Gear stadier Gearkasse størrelse Modelnummer Spænding Ingen belastning På belastning
Driftsområde Nominel spænding Nuværende Hastighed Nuværende Moment Hastighed
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Konvertering af momentenhed: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Hvis du har brug for andre parametre, kontakt venligst kundeservice.
